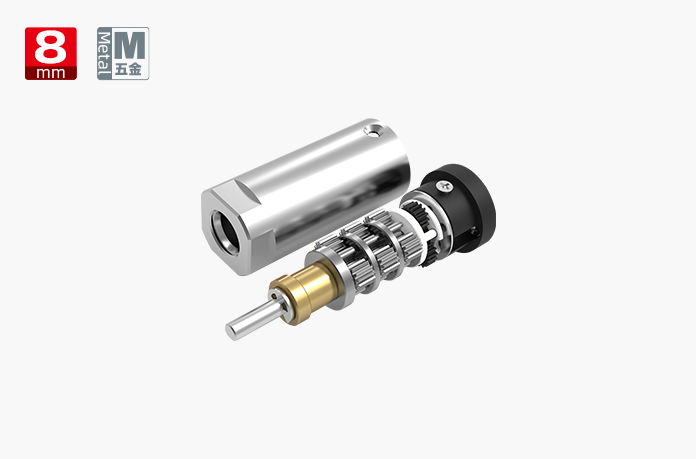

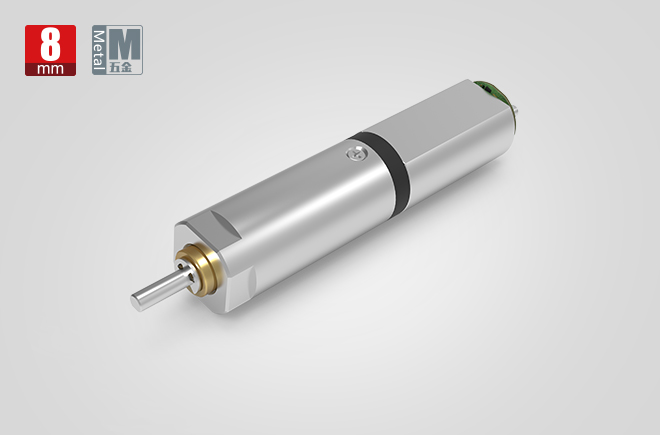

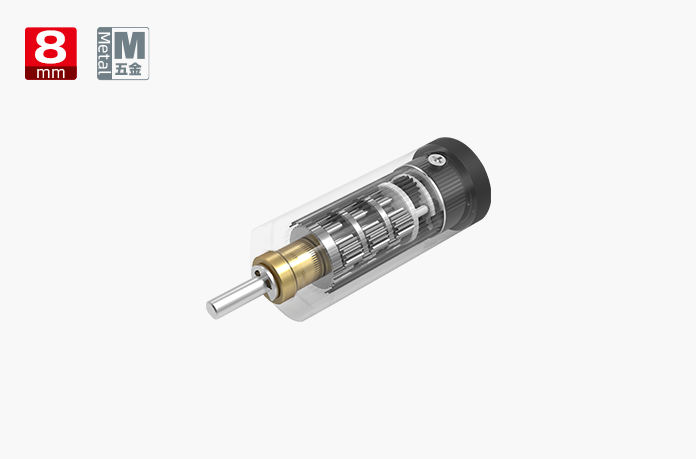

8MM金属减速齿轮箱
外径：8mm
板材：五金电器
扭动导向：cw&ccw
伞齿轮变速箱中转差：≤3°
滚针翻转轴套：含油量滚针翻转轴套;翻转滚针翻转轴套
径向窜动：≤0.3mm;≤0.2mm
输出精度轴径向根据：≤2N;≤5N
任务温：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 最大容许扭力(gf.cm) | 250 | 400 | 600 | 750 |
| 瞬间容许力矩(gf.cm) | 500 | 800 | 1200 | 1500 |
| 齿轮箱效率 | 85 | 73 | 62 | 55 |
| 长度 | 11.6 | 14.3 | 17 | 19.7 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |
齿轮级数：1
- 驱动比
- 4/5
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 500
- 齿轮箱效率
- 85
- 长度
- 11.6
齿轮级数：2
- 驱动比
- 13/19/28
- 最大容许扭力(gf.cm)
- 400
﹀
- 瞬间容许力矩(gf.cm):
- 800
- 齿轮箱效率
- 73
- 长度
- 14.3
齿轮级数：3
- 驱动比
- 47/69/102/152
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1200
- 齿轮箱效率
- 62
- 长度
- 17
齿轮级数：4
- 驱动比
- 168/249/369/546/809
- 最大容许扭力(gf.cm)
- 750
﹀
- 瞬间容许力矩(gf.cm):
- 1500
- 齿轮箱效率
- 55
- 长度
- 19.7
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |

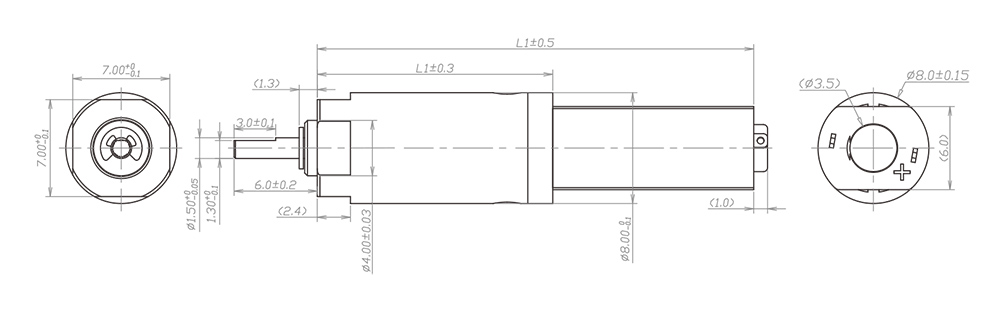

技术插图
推荐产品
型号
ZWMD008008-4
ZWMD008008-5
ZWMD008008-13
ZWMD008008-19
ZWMD008008-28
ZWMD008008-47
ZWMD008008-69
ZWMD008008-102
ZWMD008008-152
ZWMD008008-168
ZWMD008008-249
ZWMD008008-369
ZWMD008008-546
ZWMD008008-809
额定转速(rpm)
2083
1406
579
391
264
161
109
73
49
45
30
20
14
9
最高转速(rpm)
8333
5625
2315
1563
1055
643
434
293
198
179
121
81
55
37
额定容许力矩(gf.cm)
250
250
400
400
400
600
600
600
600
750
750
750
750
750
瞬间容许力矩(gf.cm)
500
500
800
800
800
1200
1200
1200
1200
1500
1500
1500
1500
1500
减速比
3.6
5.3
13.0
19.2
28.4
46.7
69.1
102.4
151.7
168.0
248.8
368.6
546.1
809.1
减速箱长L1(mm)
11.6
14.3
17
19.7
总长L(mm)
26.1
28.8
31.5
34.2
ZWMD008008-4
- 额定转速(rpm):
- 2083
- 最高转速(rpm):
- 8333
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 500
- 减速比:
- 3.6
- 减速箱长L1(mm):
- 11.6
- 总长L(mm):
- 26.1
ZWMD008008-5
- 额定转速(rpm):
- 1406
- 最高转速(rpm):
- 5625
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 500
- 减速比:
- 5.3
- 减速箱长L1(mm):
- 11.6
- 总长L(mm):
- 26.1
ZWMD008008-13
- 额定转速(rpm):
- 579
- 最高转速(rpm):
- 2315
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 13.0
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-19
- 额定转速(rpm):
- 391
- 最高转速(rpm):
- 1563
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 19.2
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-28
- 额定转速(rpm):
- 264
- 最高转速(rpm):
- 1055
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 28.4
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-47
- 额定转速(rpm):
- 161
- 最高转速(rpm):
- 643
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 46.7
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-69
- 额定转速(rpm):
- 109
- 最高转速(rpm):
- 434
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 69.1
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-102
- 额定转速(rpm):
- 73
- 最高转速(rpm):
- 293
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 102.4
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-152
- 额定转速(rpm):
- 49
- 最高转速(rpm):
- 198
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 151.7
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-168
- 额定转速(rpm):
- 45
- 最高转速(rpm):
- 179
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 168.0
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-249
- 额定转速(rpm):
- 30
- 最高转速(rpm):
- 121
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 248.8
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-369
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 81
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 368.6
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-546
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 55
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 546.1
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-809
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 37
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 809.1
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
8MM金属减速齿轮箱参数
8MM金属减速齿轮箱应用
-
