38MM金属减速齿轮箱
外径：38mm
的材料：家具五金
拖动目标：cw&ccw
传动传动箱返程差：≤2°（可订做）
滚针滑动轮毂轴承：嘴油滚针滑动轮毂轴承;滚屏滚针滑动轮毂轴承
径向窜动：≤0.1mm(植物油成分的联轴器);≤0.1mm(转动的联轴器)
输出的轴径向负债：≤120N(含油率轮毂轴承型号);≤180N(精密轮毂轴承型号)
输人极限速度:≤15000rpm
运转温湿度：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/25/39 | 64/100/156/244 | 256/400/625/977/1526 |
| 最大容许扭力(gf.cm) | 80000 | 80000 | 80000 | 80000 |
| 瞬间容许力矩(gf.cm) | 240000 | 240000 | 240000 | 240000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 30.7 | 43.7 | 56.7 | 69.7 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 90
- 长度
- 30.7
齿轮级数：2
- 驱动比
- 16/25/39
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 85
- 长度
- 43.7
齿轮级数：3
- 驱动比
- 64/100/156/244
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 80
- 长度
- 56.7
齿轮级数：4
- 驱动比
- 256/400/625/977/1526
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 75
- 长度
- 69.7
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
技术插图
推荐产品
型号
ZWMD038038-4
ZWMD038038-6.25
ZWMD038038-16
ZWMD038038-25
ZWMD038038-39
ZWMD038038-64
ZWMD038038-100
ZWMD038038-156
ZWMD038038-244
ZWMD038038-256
ZWMD038038-400
ZWMD038038-625
ZWMD038038-977
ZWMD038038-1526
额定转速(rpm)
1525
976
381
244
156
95
61
39
25
24
15
10
6
4
最高转速(rpm)
7500
4800
1875
1200
769
469
300
192
123
117
75
48
31
20
额定容许力矩(gf.cm)
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
瞬间容许力矩(gf.cm)
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
减速比
4
6.25
16
25
39
64
100
156
244
256
400
625
977
1526
减速箱长L1(mm)
30.7
43.7
56.7
69.7
总长L(mm)
87.7
100.7
113.7
126.7
ZWMD038038-4
- 额定转速(rpm):
- 1525
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 4
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-6.25
- 额定转速(rpm):
- 976
- 最高转速(rpm):
- 4800
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 6.25
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-16
- 额定转速(rpm):
- 381
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 16
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-25
- 额定转速(rpm):
- 244
- 最高转速(rpm):
- 1200
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 25
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-39
- 额定转速(rpm):
- 156
- 最高转速(rpm):
- 769
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 39
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-64
- 额定转速(rpm):
- 95
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 64
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-100
- 额定转速(rpm):
- 61
- 最高转速(rpm):
- 300
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 100
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-156
- 额定转速(rpm):
- 39
- 最高转速(rpm):
- 192
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 156
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-244
- 额定转速(rpm):
- 25
- 最高转速(rpm):
- 123
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 244
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-256
- 额定转速(rpm):
- 24
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 256
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-400
- 额定转速(rpm):
- 15
- 最高转速(rpm):
- 75
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 400
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-625
- 额定转速(rpm):
- 10
- 最高转速(rpm):
- 48
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 625
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-977
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 31
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 977
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-1526
- 额定转速(rpm):
- 4
- 最高转速(rpm):
- 20
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 1526
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
38MM金属减速齿轮箱参数
38MM金属减速齿轮箱应用
-
工业机器人应用 -

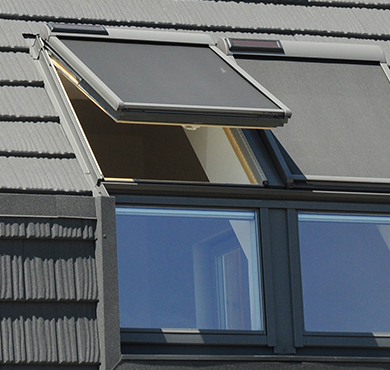

智能天窗应用
