24MM金属减速齿轮箱
外径：24mm
材質：五金螺丝
缩放方法：cw&ccw
轮齿箱往返差：≤2°（可订做）
翻动滚针滚柱轴承：动植物油翻动滚针滚柱轴承;翻动翻动滚针滚柱轴承
支承窜动：≤0.1mm;≤0.1mm
伤害轴径向负载电阻：≤120N;≤170N
导入流速:≤15000rpm
操作摄氏度：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 20000 | 20000 | 20000 | 20000 |
| 瞬间容许力矩(gf.cm) | 60000 | 60000 | 60000 | 60000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 19 | 25 | 32 | 39 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机、直流有刷电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 20000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 90
- 长度
- 19
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 20000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 85
- 长度
- 25
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 20000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 80
- 长度
- 32
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 20000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 75
- 长度
- 39
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

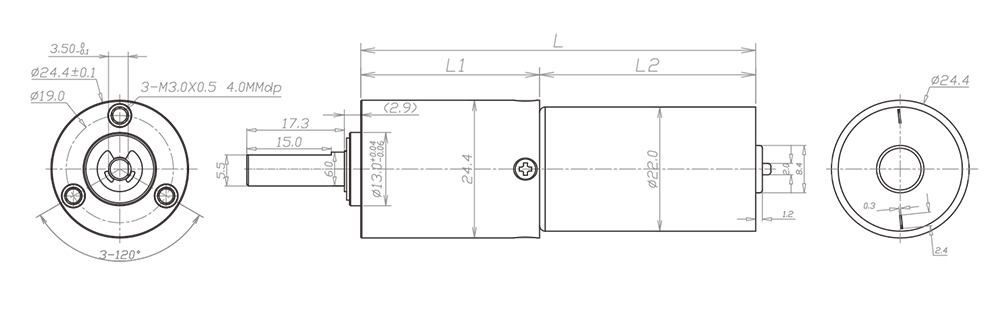

技术插图
推荐产品
型号
ZWBMD024024-4
ZWBMD024024-6
ZWBMD024024-16
ZWBMD024024-24
ZWBMD024024-36
ZWBMD024024-64
ZWBMD024024-96
ZWBMD024024-144
ZWBMD024024-216
ZWBMD024024-256
ZWBMD024024-384
ZWBMD024024-576
ZWBMD024024-864
ZWBMD024024-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
瞬间容许力矩(gf.cm)
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
19
25.0
32.0
39.0
总长L(mm)
49.8
55.8
62.8
69.8
ZWBPD024024-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 4
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 49.8
ZWBPD024024-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 6
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 49.8
ZWBPD024024-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 16
- 减速箱长L1(mm):
- 25.0
- 总长L(mm):
- 55.8
ZWBPD024024-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 24
- 减速箱长L1(mm):
- 25.0
- 总长L(mm):
- 55.8
ZWBPD024024-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 36
- 减速箱长L1(mm):
- 25.0
- 总长L(mm):
- 55.8
ZWBPD024024-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 64
- 减速箱长L1(mm):
- 32.0
- 总长L(mm):
- 62.8
ZWBPD024024-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 96
- 减速箱长L1(mm):
- 32.0
- 总长L(mm):
- 62.8
ZWBPD024024-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 144
- 减速箱长L1(mm):
- 32.0
- 总长L(mm):
- 62.8
ZWBPD024024-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 216
- 减速箱长L1(mm):
- 32.0
- 总长L(mm):
- 62.8
ZWBPD024024-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 256
- 减速箱长L1(mm):
- 39.0
- 总长L(mm):
- 69.8
ZWBPD024024-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 384
- 减速箱长L1(mm):
- 39.0
- 总长L(mm):
- 69.8
ZWBPD024024-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 576
- 减速箱长L1(mm):
- 39.0
- 总长L(mm):
- 69.8
ZWBPD024024-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 864
- 减速箱长L1(mm):
- 39.0
- 总长L(mm):
- 69.8
ZWBPD024024-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 20000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 39.0
- 总长L(mm):
- 69.8
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
