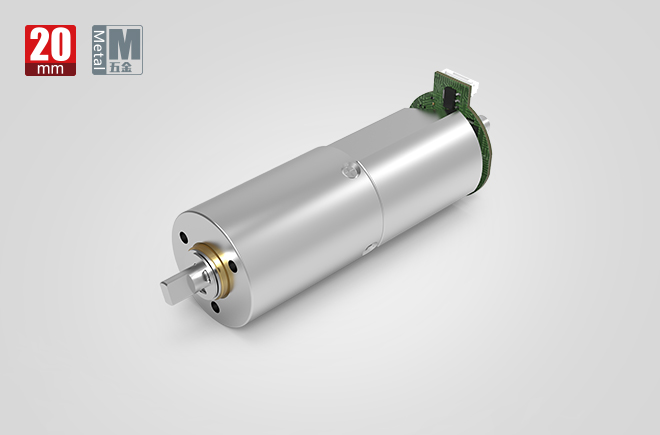

20MM金属齿轮箱
外径：20mm
不锈钢材质：复合
回转角度：cw&ccw
伞齿箱反程差：≤3°（可制作）
滚针轮毂联轴器：含油率滚针轮毂联轴器;转动滚针轮毂联轴器
轴径窜动：≤0.1mm(植物油成分轮毂轴承型号);≤0.1mm(翻转轮毂轴承型号)
伤害轴径向环境下：≤30N(嘴油的滑动轴承);≤50N(翻转的滑动轴承)
插入进程:≤15000rpm
工作上湿度：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 10000 | 10000 | 10000 | 10000 |
| 瞬间容许力矩(gf.cm) | 25000 | 25000 | 25000 | 25000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 17.6 | 22.9 | 28.2 | 33.5 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 10000
﹀
- 瞬间容许力矩(gf.cm):
- 25000
- 齿轮箱效率
- 90
- 长度
- 17.6
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 10000
﹀
- 瞬间容许力矩(gf.cm):
- 25000
- 齿轮箱效率
- 85
- 长度
- 22.9
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 10000
﹀
- 瞬间容许力矩(gf.cm):
- 25000
- 齿轮箱效率
- 80
- 长度
- 28.2
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 10000
﹀
- 瞬间容许力矩(gf.cm):
- 25000
- 齿轮箱效率
- 75
- 长度
- 33.5
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

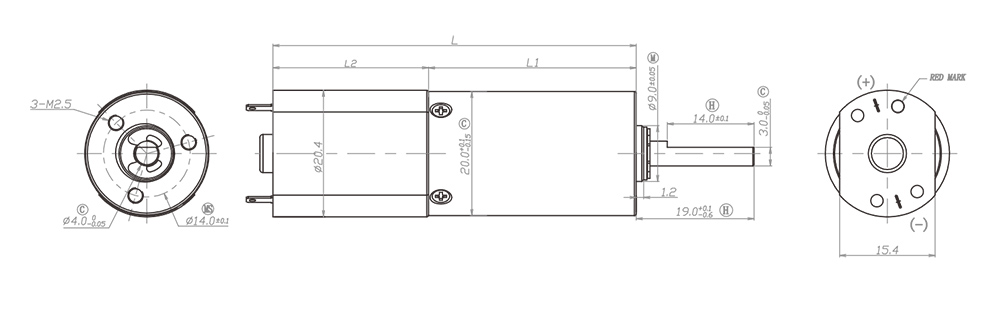

技术插图
推荐产品
型号
ZWBMD020020-4
ZWBMD020020-6
ZWBMD020020-16
ZWBMD020020-24
ZWBMD020020-36
ZWBMD020020-64
ZWBMD020020-96
ZWBMD020020-144
ZWBMD020020-216
ZWBMD020020-256
ZWBMD020020-384
ZWBMD020020-576
ZWBMD020020-864
ZWBMD020020-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
瞬间容许力矩(gf.cm)
25000
25000
25000
25000
25000
25000
25000
25000
25000
25000
25000
25000
25000
25000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
17.6
22.9
28.2
33.5
总长L(mm)
42.7
48
53.3
58.6
ZWBMD020020-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 4
- 减速箱长L1(mm):
- 17.6
- 总长L(mm):
- 42.7
ZWBMD020020-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 6
- 减速箱长L1(mm):
- 17.6
- 总长L(mm):
- 42.7
ZWBMD020020-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 16
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBMD020020-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 24
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBMD020020-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 36
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBMD020020-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 64
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBMD020020-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 96
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBMD020020-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 144
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBMD020020-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 216
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBMD020020-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 256
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBMD020020-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 384
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBMD020020-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 576
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBMD020020-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 864
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBMD020020-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 10000
- 瞬间容许力矩(gf.cm):
- 25000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
