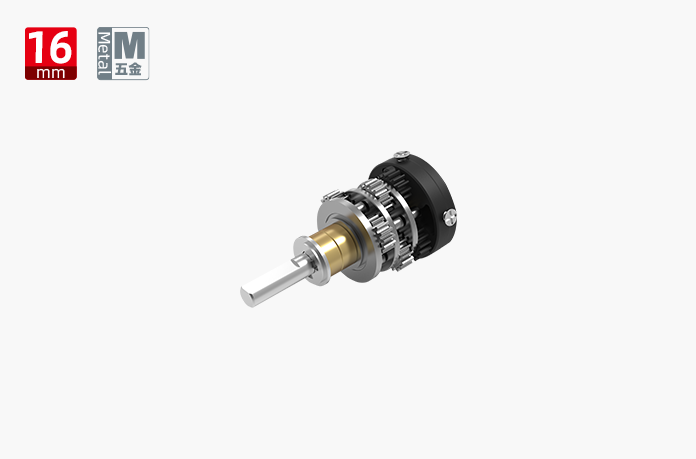

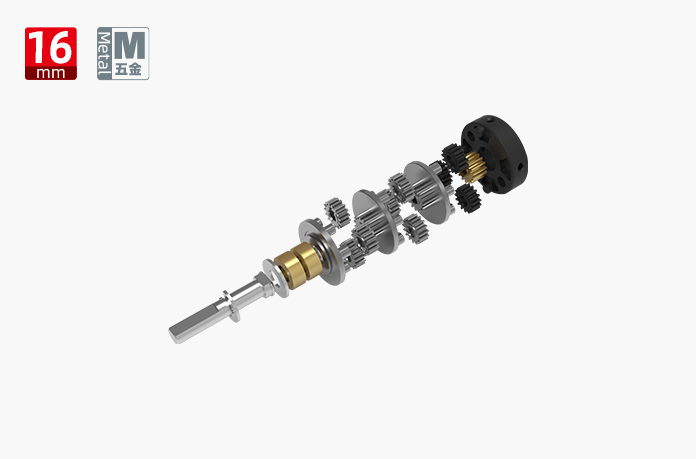

16MM金属减速齿轮箱
外径：16mm
材质原料：五金电器
平移放向：cw&ccw
齿轴箱往返差：≤2°（可开发）
联轴器：含油份联轴器;翻页联轴器
心轴窜动：≤0.1mm(含油量滑动滚柱轴承);≤0.1mm(翻滚滑动滚柱轴承)
模拟输出轴径向电动机扭矩：≤20N(残油滑动的轴承);≤30N(滑动滑动的轴承)
輸入速率:≤15000rpm
工作中温度因素：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 5000 | 5000 | 5000 | 5000 |
| 瞬间容许力矩(gf.cm) | 10000 | 10000 | 10000 | 10000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 11.5 | 14.8 | 18.1 | 21.4 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 5000
﹀
- 瞬间容许力矩(gf.cm):
- 10000
- 齿轮箱效率
- 90
- 长度
- 11.5
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 5000
﹀
- 瞬间容许力矩(gf.cm):
- 10000
- 齿轮箱效率
- 85
- 长度
- 14.8
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 5000
﹀
- 瞬间容许力矩(gf.cm):
- 10000
- 齿轮箱效率
- 80
- 长度
- 18.1
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 5000
﹀
- 瞬间容许力矩(gf.cm):
- 10000
- 齿轮箱效率
- 75
- 长度
- 21.4
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

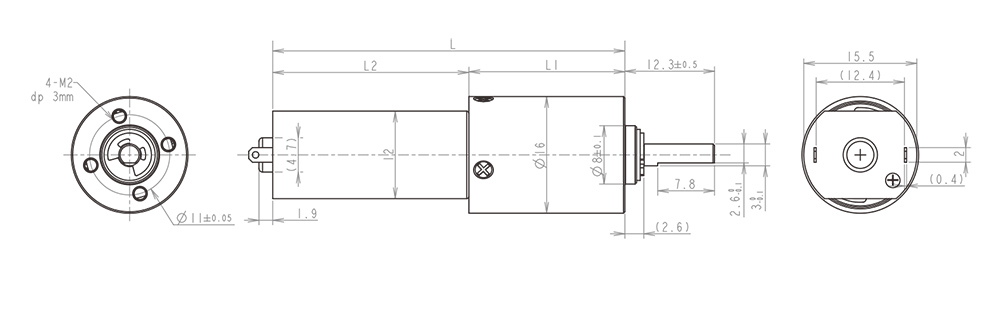

技术插图
推荐产品
型号
ZWMD016016-4
ZWMD016016-6
ZWMD016016-16
ZWMD016016-24
ZWMD016016-36
ZWMD016016-64
ZWMD016016-96
ZWMD016016-144
ZWMD016016-216
ZWMD016016-256
ZWMD016016-384
ZWMD016016-576
ZWMD016016-864
ZWMD016016-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
5000
5000
3000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
瞬间容许力矩(gf.cm)
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
11.5
14.8
18.1
21.4
总长L(mm)
38.4
41.7
45.0
48.3
ZWMD016016-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 4
- 减速箱长L1(mm):
- 11.5
- 总长L(mm):
- 38.4
ZWMD016016-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 6
- 减速箱长L1(mm):
- 11.5
- 总长L(mm):
- 38.4
ZWMD016016-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 16
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWMD016016-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 24
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWMD016016-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 36
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWMD016016-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 64
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWMD016016-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 96
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWMD016016-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 144
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWMD016016-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 216
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWMD016016-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 256
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWMD016016-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 384
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWMD016016-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 576
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWMD016016-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 864
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWMD016016-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 5000
- 瞬间容许力矩(gf.cm):
- 10000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
