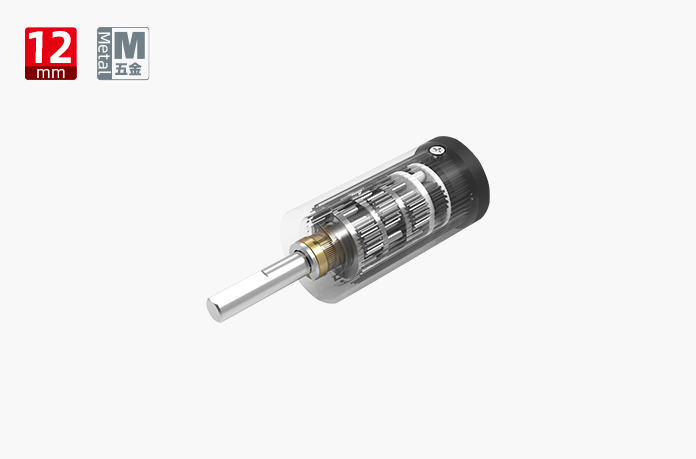

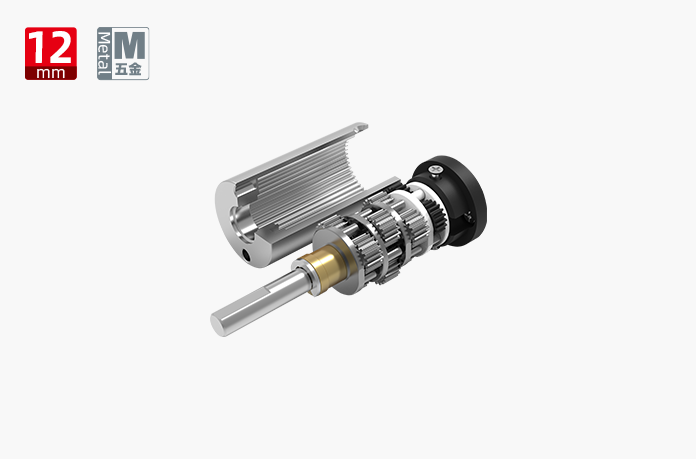

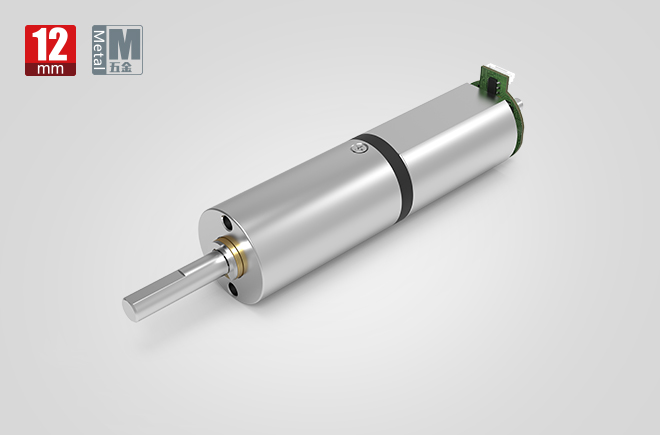

12MM金属减速齿轮箱
外径：12mm
布料材质：家具五金
旋转视频方向上：cw&ccw
伞齿箱返程差：≤3°
滑动滑动滚柱轴承：油份滑动滑动滚柱轴承;翻转滑动滑动滚柱轴承
轴径窜动：≤0.3mm(植物油成分联轴器套);≤0.2mm(翻页联轴器套)
传输轴径向阻抗：≤10N(植物油成分轮毂轴承套);≤20N(精密轮毂轴承套)
作业高温：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 2000 | 2000 | 2000 | 2000 |
| 瞬间容许力矩(gf.cm) | 6000 | 6000 | 6000 | 6000 |
| 齿轮箱效率 | 87 | 74 | 63 | 56 |
| 长度 | 12.4 | 16.2 | 20 | 23.8 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤30000rpm |
| 电流 | 250mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 2000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 87
- 长度
- 12.4
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 2000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 74
- 长度
- 16.2
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 2000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 63
- 长度
- 20
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 2000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 56
- 长度
- 23.8
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤30000rpm |
| 电流 | 250mA max |

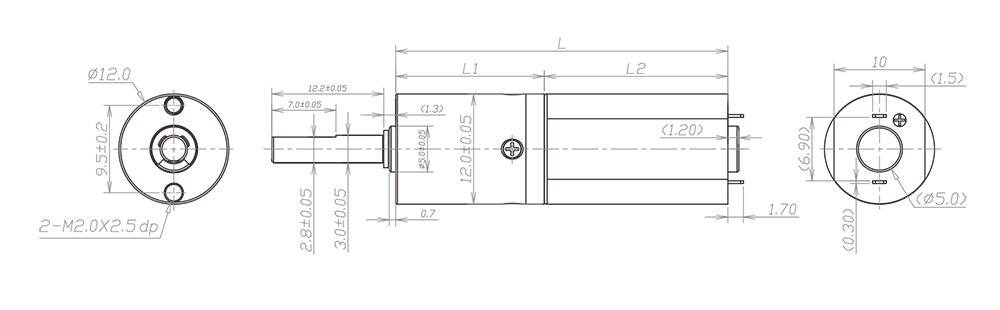

技术插图
推荐产品
型号
ZWMD012012-4
ZWMD012012-6
ZWMD012012-16
ZWMD012012-24
ZWMD012012-36
ZWMD012012-64
ZWMD012012-96
ZWMD012012-144
ZWMD012012-216
ZWMD012012-256
ZWMD012012-384
ZWMD012012-576
ZWMD012012-864
ZWMD012012-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
瞬间容许力矩(gf.cm)
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
12.4
16.2
20
23.8
总长L(mm)
32.4
36.2
40
43.8
ZWMD012012-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 4
- 减速箱长L1(mm):
- 12.4
- 总长L(mm):
- 32.4
ZWMD012012-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 6
- 减速箱长L1(mm):
- 12.4
- 总长L(mm):
- 32.4
ZWMD012012-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 16
- 减速箱长L1(mm):
- 16.2
- 总长L(mm):
- 36.2
ZWMD012012-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 24
- 减速箱长L1(mm):
- 16.2
- 总长L(mm): 36.2
ZWMD012012-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 36
- 减速箱长L1(mm):
- 16.2
- 总长L(mm):
- 36.2
ZWMD012012-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 64
- 减速箱长L1(mm):
- 20
- 总长L(mm):
- 40
ZWMD012012-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 96
- 减速箱长L1(mm):
- 20
- 总长L(mm):
- 40
ZWMD012012-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 144
- 减速箱长L1(mm):
- 20
- 总长L(mm):
- 40
ZWMD012012-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 216
- 减速箱长L1(mm):
- 20
- 总长L(mm):
- 40
ZWMD012012-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 256
- 减速箱长L1(mm):
- 23.8
- 总长L(mm):
- 43.8
ZWMD012012-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 384
- 减速箱长L1(mm):
- 23.8
- 总长L(mm):
- 43.8
ZWMD012012-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 576
- 减速箱长L1(mm):
- 23.8
- 总长L(mm):
- 43.8
ZWMD012012-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 864
- 减速箱长L1(mm):
- 23.8
- 总长L(mm):
- 43.8
ZWMD012012-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 2000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 23.8
- 总长L(mm):
- 43.8
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
