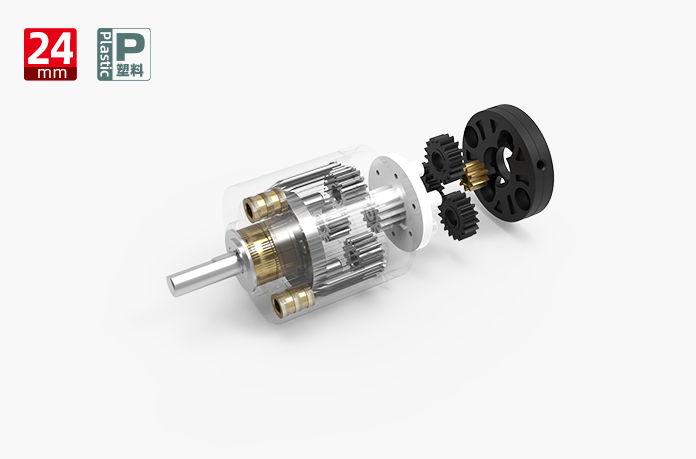

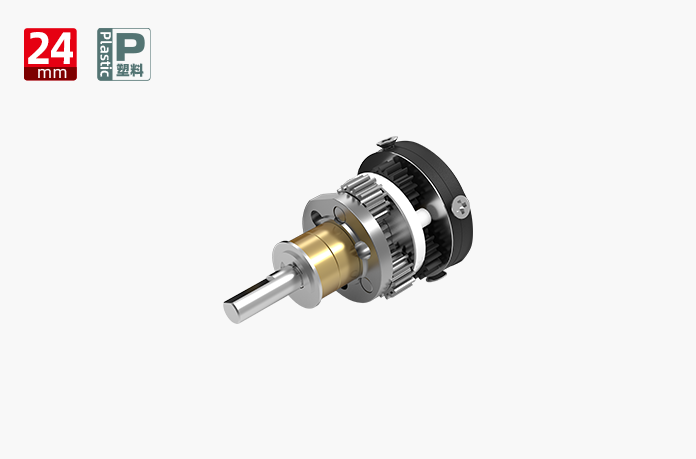

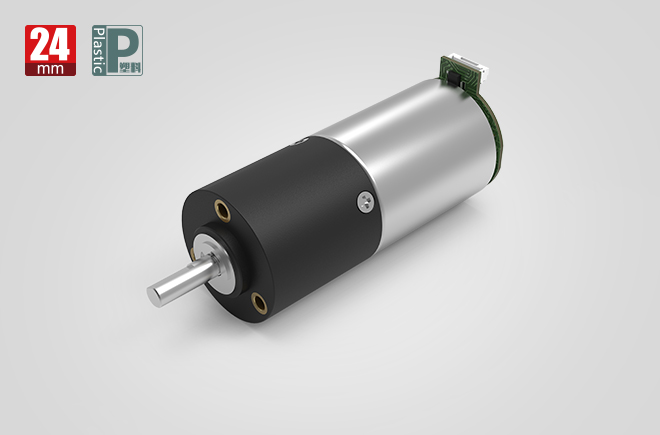

24MM减速齿轮箱
外径：24mm
在材质：塑胶板材
拖动走向：cw&ccw
传动传动箱往返差：≤3°（可高端定制）
的轴套：油份的轴套;翻转的轴套
载荷窜动：≤0.1mm(含油份滑动轴承型号);≤0.1mm(运转滑动轴承型号)
转换轴径向过载：≤50N(油份轮毂的轴承);≤100N(翻动轮毂的轴承)
輸入运行速度:≤15000rpm
任务温差：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 15000 | 15000 | 15000 | 15000 |
| 瞬间容许力矩(gf.cm) | 45000 | 45000 | 45000 | 45000 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 18.5 | 24.5 | 31.5 | 38.65 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机、直流有刷电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 45000
- 齿轮箱效率
- 85
- 长度
- 18.5
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 45000
- 齿轮箱效率
- 73
- 长度
- 24.5
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 45000
- 齿轮箱效率
- 65
- 长度
- 31.5
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 45000
- 齿轮箱效率
- 58
- 长度
- 38.65
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

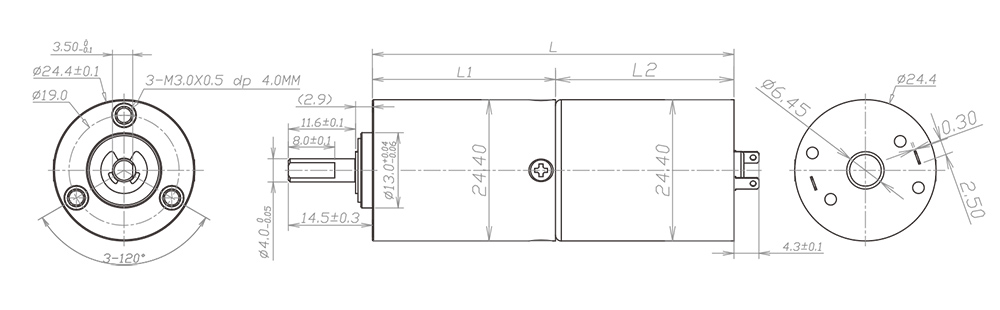

技术插图
推荐产品
型号
ZWBPD024024-4
ZWBPD024024-6
ZWBPD024024-16
ZWBPD024024-24
ZWBPD024024-36
ZWBPD024024-64
ZWBPD024024-96
ZWBPD024024-144
ZWBPD024024-216
ZWBPD024024-256
ZWBPD024024-384
ZWBPD024024-576
ZWBPD024024-864
ZWBPD024024-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
瞬间容许力矩(gf.cm)
45000
45000
45000
45000
45000
45000
45000
45000
45000
45000
45000
45000
45000
45000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
18.5
24.5
31.5
38.65
总长L(mm)
49.3
55.3
62.3
69.45
ZWBPD024024-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 4
- 减速箱长L1(mm):
- 18.5
- 总长L(mm):
- 49.3
ZWBPD024024-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 6
- 减速箱长L1(mm):
- 18.5
- 总长L(mm):
- 49.3
ZWBPD024024-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 16
- 减速箱长L1(mm):
- 24.5
- 总长L(mm):
- 55.3
ZWBPD024024-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 24
- 减速箱长L1(mm):
- 24.5
- 总长L(mm):
- 55.3
ZWBPD024024-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 36
- 减速箱长L1(mm):
- 24.5
- 总长L(mm):
- 55.3
ZWBPD024024-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 64
- 减速箱长L1(mm):
- 31.5
- 总长L(mm):
- 62.3
ZWBPD024024-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 96
- 减速箱长L1(mm):
- 31.5
- 总长L(mm):
- 62.3
ZWBPD024024-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 144
- 减速箱长L1(mm):
- 31.5
- 总长L(mm):
- 62.3
ZWBPD024024-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 216
- 减速箱长L1(mm):
- 31.5
- 总长L(mm):
- 62.3
ZWBPD024024-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 256
- 减速箱长L1(mm):
- 38.65
- 总长L(mm):
- 69.45
ZWBPD024024-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 384
- 减速箱长L1(mm):
- 38.65
- 总长L(mm):
- 69.45
ZWBPD024024-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 576
- 减速箱长L1(mm):
- 38.65
- 总长L(mm):
- 69.45
ZWBPD024024-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 864
- 减速箱长L1(mm):
- 38.65
- 总长L(mm):
- 69.45
ZWBPD024024-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 45000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 38.65
- 总长L(mm):
- 69.45
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
