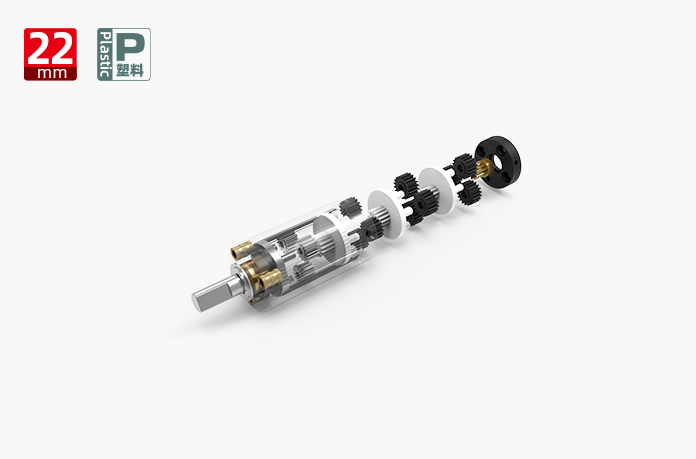

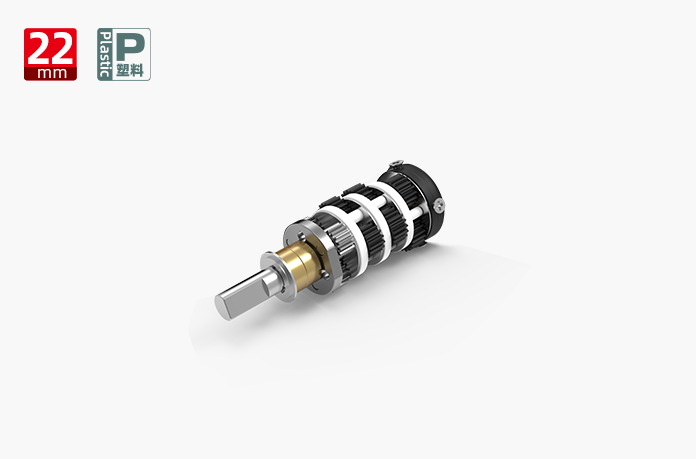

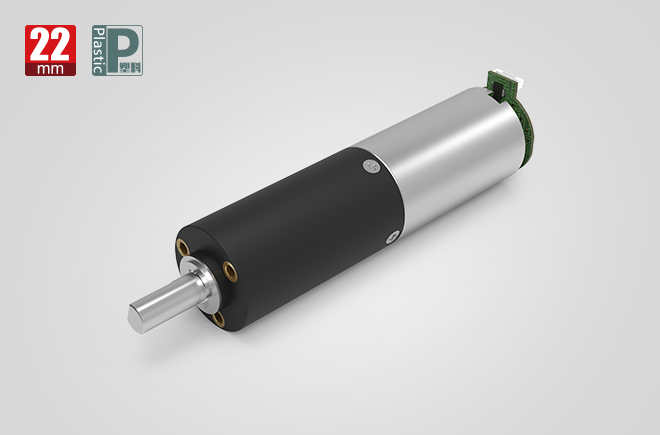

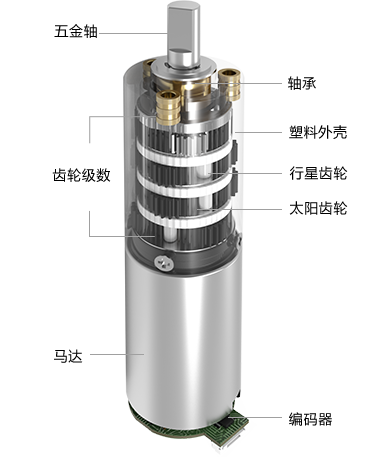

22MM减速齿轮箱
外径：22mm
质量：塑料管
360度旋转方面：cw&ccw
蜗轮蜗杆箱往返差：≤3°（可个性）
滚柱轴套：含油量滚柱轴套;拖动滚柱轴套
径向窜动：≤0.1mm(植物油成分联轴器);≤0.1mm(滚动式联轴器)
导出轴径向载荷：≤50N(植物油成分滑动滑动轴承);≤100N(拖动滑动滑动轴承)
键入访问速度:≤15000rpm
运行温差：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 8000 | 8000 | 8000 | 8000 |
| 瞬间容许力矩(gf.cm) | 20000 | 20000 | 20000 | 20000 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 19.1 | 26.4 | 33.7 | 41 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 8000
﹀
- 瞬间容许力矩(gf.cm):
- 20000
- 齿轮箱效率
- 85
- 长度
- 19.1
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 8000
﹀
- 瞬间容许力矩(gf.cm):
- 20000
- 齿轮箱效率
- 73
- 长度
- 26.4
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 8000
﹀
- 瞬间容许力矩(gf.cm):
- 20000
- 齿轮箱效率
- 65
- 长度
- 33.7
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 8000
﹀
- 瞬间容许力矩(gf.cm):
- 20000
- 齿轮箱效率
- 58
- 长度
- 41
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

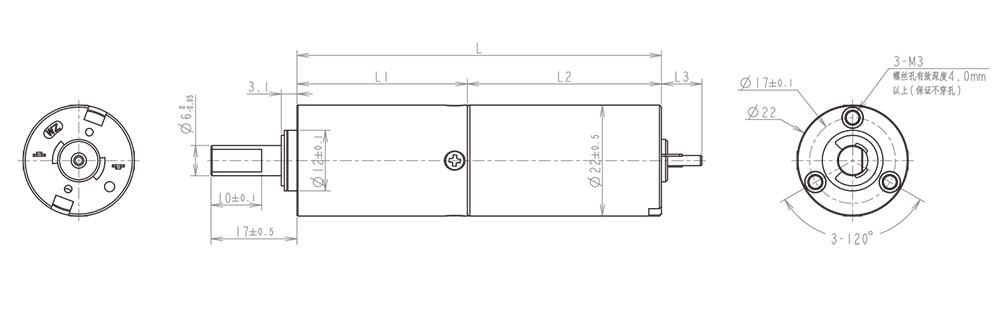

技术插图
推荐产品
型号
ZWBPD022022-4
ZWBPD022022-6
ZWBPD022022-16
ZWBPD022022-24
ZWBPD022022-36
ZWBPD022022-64
ZWBPD022022-96
ZWBPD022022-144
ZWBPD022022-216
ZWBPD022022-256
ZWBPD022022-384
ZWBPD022022-576
ZWBPD022022-864
ZWBPD022022-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
8000
瞬间容许力矩(gf.cm)
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
19.1
26.4
33.7
41
总长L(mm)
57.5
64.8
72.1
79.4
ZWBPD022022-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 4
- 减速箱长L1(mm):
- 19.1
- 总长L(mm):
- 57.5
ZWBPD022022-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 6
- 减速箱长L1(mm):
- 19.1
- 总长L(mm):
- 57.5
ZWBPD022022-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 16
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBPD022022-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 24
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBPD022022-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 36
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBPD022022-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 64
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBPD022022-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 96
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBPD022022-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 144
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBPD022022-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 216
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBPD022022-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 256
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBPD022022-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 384
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBPD022022-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 576
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBPD022022-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 864
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBPD022022-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 8000
- 瞬间容许力矩(gf.cm):
- 20000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
22MM减速齿轮箱参数
22MM减速齿轮箱应用
