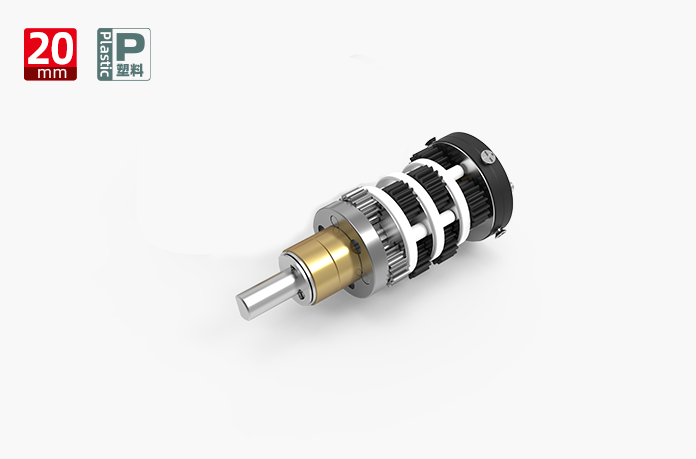

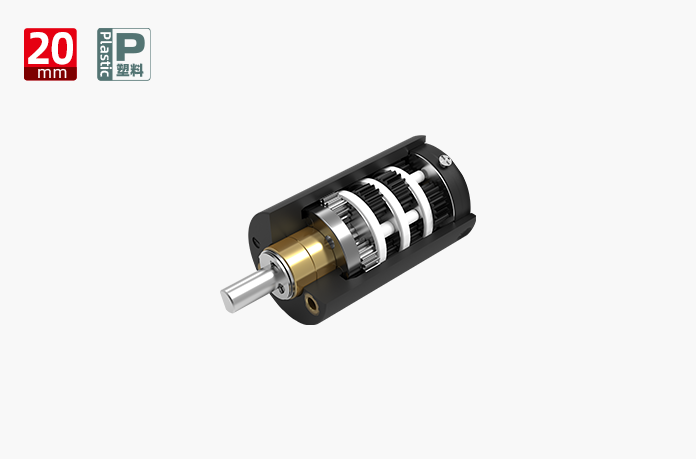

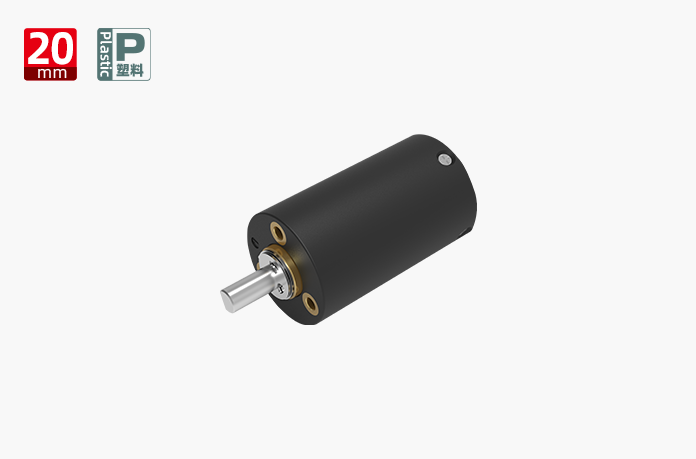

20MM减速齿轮箱
外径：20mm
材料做：可塑料
旋轉方向上：cw&ccw
蜗轮蜗杆箱往返差：≤3°（可自定义）
滚柱联轴器型号：植物油成分滚柱联轴器型号;运转滚柱联轴器型号
心轴窜动：≤0.1mm(油份拖动轴承套);≤0.1mm(拖动拖动轴承套)
转换轴径向负债：≤30N(含油量轴承套型号);≤50N(滚动式轴承套型号)
复制粘贴快慢:≤15000rpm
运行温暖：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 6000 | 6000 | 6000 | 6000 |
| 瞬间容许力矩(gf.cm) | 15000 | 15000 | 15000 | 15000 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 17.6 | 22.9 | 28.2 | 33.5 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 6000
﹀
- 瞬间容许力矩(gf.cm):
- 15000
- 齿轮箱效率
- 85
- 长度
- 17.6
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 6000
﹀
- 瞬间容许力矩(gf.cm):
- 15000
- 齿轮箱效率
- 73
- 长度
- 22.9
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 6000
﹀
- 瞬间容许力矩(gf.cm):
- 15000
- 齿轮箱效率
- 65
- 长度
- 28.2
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 6000
﹀
- 瞬间容许力矩(gf.cm):
- 15000
- 齿轮箱效率
- 58
- 长度
- 33.5
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |

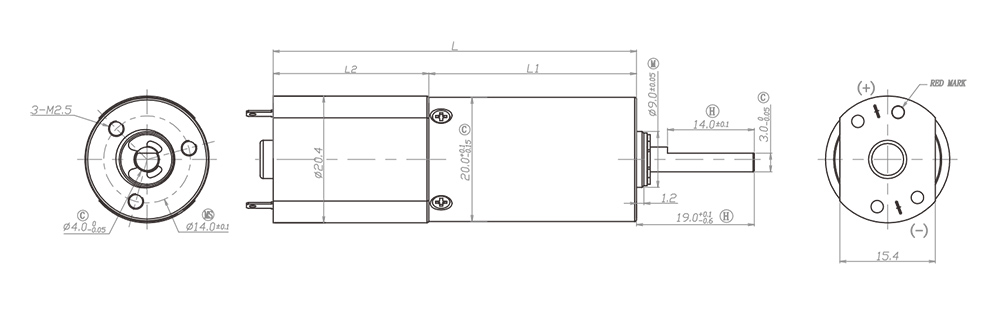

技术插图
推荐产品
型号
ZWBPD020020-4
ZWBPD020020-6
ZWBPD020020-16
ZWBPD020020-24
ZWBPD020020-36
ZWBPD020020-64
ZWBPD020020-96
ZWBPD020020-144
ZWBPD020020-216
ZWBPD020020-256
ZWBPD020020-384
ZWBPD020020-576
ZWBPD020020-864
ZWBPD020020-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
瞬间容许力矩(gf.cm)
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
17.6
22.9
28.2
33.5
总长L(mm)
42.7
48
53.3
58.6
ZWBPD020020-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 4
- 减速箱长L1(mm):
- 17.6
- 总长L(mm):
- 42.7
ZWBPD020020-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 6
- 减速箱长L1(mm):
- 17.6
- 总长L(mm):
- 42.7
ZWBPD020020-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 16
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBPD020020-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 24
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBPD020020-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 36
- 减速箱长L1(mm):
- 22.9
- 总长L(mm):
- 48
ZWBPD020020-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 64
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBPD020020-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 96
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBPD020020-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 144
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBPD020020-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 216
- 减速箱长L1(mm):
- 28.2
- 总长L(mm):
- 53.3
ZWBPD020020-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 256
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBPD020020-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 384
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBPD020020-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 576
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBPD020020-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 864
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
ZWBPD020020-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 6000
- 瞬间容许力矩(gf.cm):
- 15000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 33.5
- 总长L(mm):
- 58.6
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
