16MM减速齿轮箱
外径：16mm
布料材质：可塑料
旋转视频目标方向：cw&ccw
伞齿箱反程差：≤3°（可私人定制）
滑动的轴套：残油滑动的轴套;翻转滑动的轴套
心轴窜动：≤0.1mm(植物油成分滚针的轴承);≤0.1mm(运转滚针的轴承)
打出轴径向根据：≤10N(含油量的滑动轴承);≤20N(翻动的滑动轴承)
键入运行速度:≤15000rpm
工作上温度因素：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 3000 | 3000 | 3000 | 3000 |
| 瞬间容许力矩(gf.cm) | 6000 | 6000 | 6000 | 6000 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 11.5 | 14.8 | 18.1 | 21.4 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 3000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 85
- 长度
- 11.5
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 3000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 73
- 长度
- 14.8
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 3000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 65
- 长度
- 18.1
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 3000
﹀
- 瞬间容许力矩(gf.cm):
- 6000
- 齿轮箱效率
- 58
- 长度
- 21.4
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
技术插图
推荐产品
型号
ZWBPD016016-4
ZWBPD016016-6
ZWBPD016016-16
ZWBPD016016-24
ZWBPD016016-36
ZWBPD016016-64
ZWBPD016016-96
ZWBPD016016-144
ZWBPD016016-216
ZWBPD016016-256
ZWBPD016016-384
ZWBPD016016-576
ZWBPD016016-864
ZWBPD016016-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
瞬间容许力矩(gf.cm)
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
11.5
14.8
18.1
21.4
总长L(mm)
38.4
41.7
45.0
48.3
ZWBPD016016-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 4
- 减速箱长L1(mm):
- 11.5
- 总长L(mm):
- 38.4
ZWBPD016016-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 6
- 减速箱长L1(mm):
- 11.5
- 总长L(mm):
- 38.4
ZWBPD016016-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 16
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWBPD016016-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 24
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWBPD016016-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 36
- 减速箱长L1(mm):
- 14.8
- 总长L(mm):
- 41.7
ZWBPD016016-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 64
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWBPD016016-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 96
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWBPD016016-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 144
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWBPD016016-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 216
- 减速箱长L1(mm):
- 18.1
- 总长L(mm):
- 45.0
ZWBPD016016-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 256
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWBPD016016-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 384
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWBPD016016-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 576
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWBPD016016-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 864
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
ZWBPD016016-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 3000
- 瞬间容许力矩(gf.cm):
- 6000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 21.4
- 总长L(mm):
- 48.3
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
16MM减速齿轮箱参数
16MM减速齿轮箱应用
-
智能洗手台应用
-

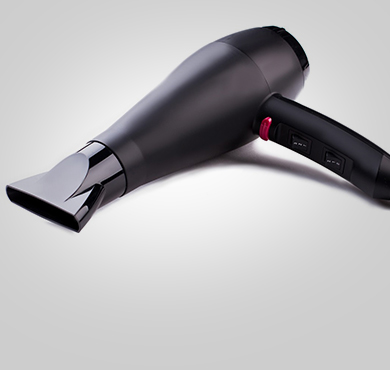

电吹风应用
