微型直流减速电机
外径：38mm
输出功率：24VDC
选转放向：cw&ccw
蜗轮箱中转差：≤2°（可定制化）
的轴承型号套：含油份的轴承型号套;翻转的轴承型号套
心轴窜动：≤0.1mm(含油率轴套型号);≤0.1mm(翻动轴套型号)
打印输出轴径向负载电阻：≤120N(含油率轮毂轴承套);≤180N(翻动轮毂轴承套)
录入极限速度:≤15000rpm
工作中摄氏度：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/25/39 | 64/100/156/244 | 256/400/625/977/1526 |
| 最大容许扭力(gf.cm) | 80000 | 80000 | 80000 | 80000 |
| 瞬间容许力矩(gf.cm) | 240000 | 240000 | 240000 | 240000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 30.7 | 43.7 | 56.7 | 69.7 |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 90
- 长度
- 30.7
齿轮级数：2
- 驱动比
- 16/25/39
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 85
- 长度
- 43.7
齿轮级数：3
- 驱动比
- 64/100/156/244
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 80
- 长度
- 56.7
齿轮级数：4
- 驱动比
- 256/400/625/977/1526
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 75
- 长度
- 69.7

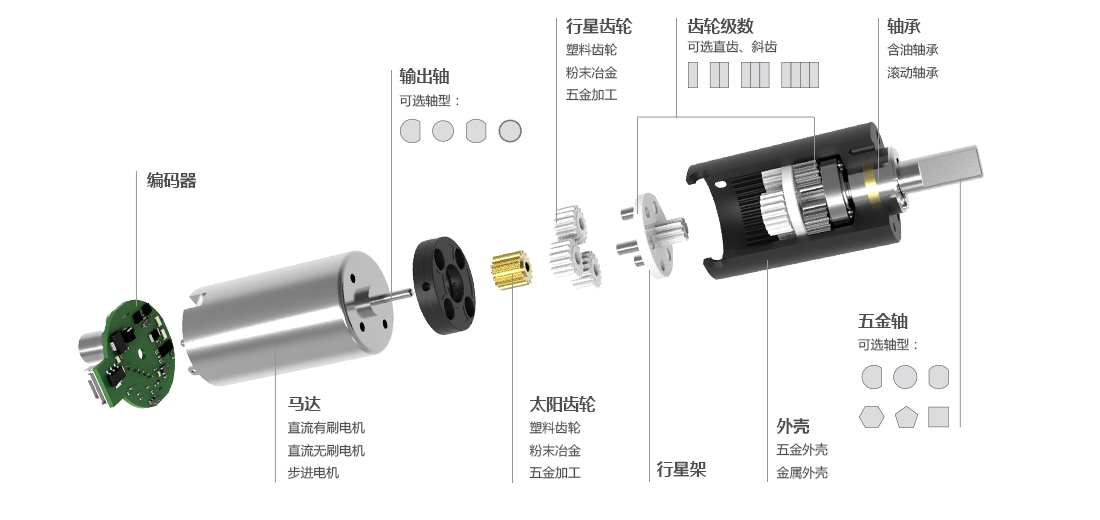

技术插图
推荐产品
型号
ZWMD038038-4
ZWMD038038-6.25
ZWMD038038-16
ZWMD038038-25
ZWMD038038-39
ZWMD038038-64
ZWMD038038-100
ZWMD038038-156
ZWMD038038-244
ZWMD038038-256
ZWMD038038-400
ZWMD038038-625
ZWMD038038-977
ZWMD038038-1526
额定转速(rpm)
1875
1200
469
300
192
117
75
48
31
29
19
12
8
5
最高转速(rpm)
7500
4800
1875
1200
769
469
300
192
123
117
75
48
31
20
额定容许力矩(gf.cm)
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
瞬间容许力矩(gf.cm)
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
减速比
4
6.25
16
25
39
64
100
156
244
256
400
625
977
1526
减速箱长L1(mm)
30.7
43.7
56.7
69.7
总长L(mm)
87.7
100.7
113.7
126.7
ZWMD038038-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 4
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-6.25
- 额定转速(rpm):
- 1200
- 最高转速(rpm):
- 4800
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 6.25
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 16
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-25
- 额定转速(rpm):
- 300
- 最高转速(rpm):
- 1200
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 25
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-39
- 额定转速(rpm):
- 192
- 最高转速(rpm):
- 769
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 39
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 64
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-100
- 额定转速(rpm):
- 75
- 最高转速(rpm):
- 300
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 100
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-156
- 额定转速(rpm):
- 48
- 最高转速(rpm):
- 192
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 156
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-244
- 额定转速(rpm):
- 31
- 最高转速(rpm):
- 123
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 244
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 256
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-400
- 额定转速(rpm):
- 19
- 最高转速(rpm):
- 75
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 400
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-625
- 额定转速(rpm):
- 12
- 最高转速(rpm):
- 48
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 625
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-977
- 额定转速(rpm):
- 8
- 最高转速(rpm):
- 31
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 977
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-1526
- 额定转速(rpm):
- 5
- 最高转速(rpm):
- 20
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 1526
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
